雨水收集系统施工流程

　　未来科技城以“创新、科技”之城，“开放、共享”之城“美好、活力”之城“低碳、节能”之城和“和谐、生态”之城为建设理念，在园区配套道路建设中首次采用生态沟渠雨水收集利用系统，用于雨水排除及绿化带、绿地植被的生长用水改善生态环境。



　　雨水收集利用系统设计原理



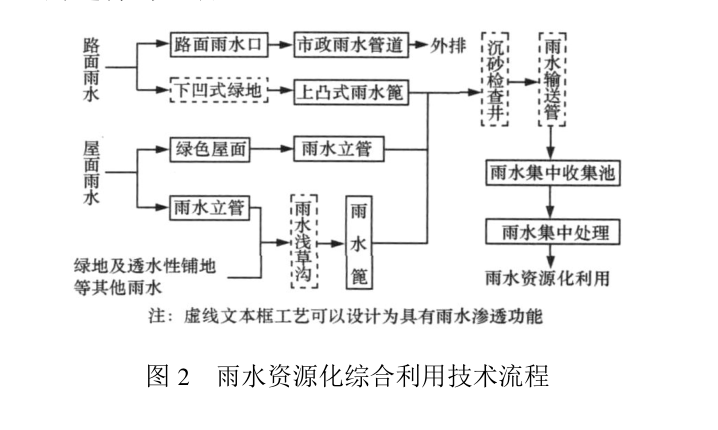

　　生态沟渠雨水收集系统将人行道及非机动车道内雨水直接排人生态沟，机动车道路面内雨水通过缘石泄水口处排人生态沟，生态沟内雨水通过沟内种植土涵养水分饱和后通过生态沟内溢流雨水口收集水分，导入就近路面内雨水口并汇入雨水干管(见图1)。跟传统雨水篦子排水系统相比具有合理利用雨水减少径流排放提高排涝能力改善生态环境营造生态景观等优点。

　　主要结构形式



　　生态沟渠主要采用PE渗透管和PP塑料模块渗透渠及渗透井组合而成，并根据不同的结构形式选用不同性能的包裹材质，既防渗土工膜和滤水土工布，实现密闭储存和渗透调蓄等不同功能。



　　渗透管选用聚乙烯(PE)双壁波纹管环刚度≥8kN／m，渗透管与集水渗透检查井上预留短管使用热收缩带连接波纹管间承插连接，并套好密封胶圈。渗透渠采用PP塑料模块组合而成，每块单体尺寸(Ixbxh)：I型为1000minx500mmx400mm、lI型为800mmX400mmx440mm层问采用连接杆进行连接、列间采用连接卡进行连接渗透井分为集水渗透检查井集水渗透溢流井，均为聚乙烯(PE)缠绕结构壁管组合焊接式雨水检查井，井体上预留的进出水管、溢流管短管均为聚乙烯(PE)缠绕结构壁管。每座集水渗透检查井内均设有配套的截污筐和截污网袋，以保证收集雨水的水质良好，使渗透井清掏维护方便。复合防渗土工膜采用中密度聚乙烯膜厚度为0.5mm铺装在沟渠的侧面，紧贴基坑侧壁铺设。土工布采用高强度丙纶布(200g／m)，对整个碎石进行包裹土工布相互之间搭接面不小于30om。



　　施工控制要点



　　1、沟槽开挖



　　严格控制槽底高程和宽度防止超挖机械挖槽应按设计高程留出2001不挖使用人工清槽，保证槽底原状土不被扰动。在开槽过程中应特别注意根据土质情况对放坡进行调整，以保证边坡的稳定和安全。沟槽底的净宽应根据管道的直径、埋设深度、施工工艺等确定当管径不大于450mm时，管道的每边净宽不宜小于30cm当管径大大于450mm时管道的每边净宽不宜小于50cm。



　　2、渗透管沟结沟施工



　　在沟槽底部的原状土或经回填夯实的地基上吗，铺设厚度10om的中粗砂层在地基较差时下层铺粒径5"~32mm的碎石厚度为10--~15cm；上层铺粗砂5em。基础层的密实度85％～90％。对于软土地基，先对地基进行加固处理在达到规定的地基承载力后再铺设粗砂基础。

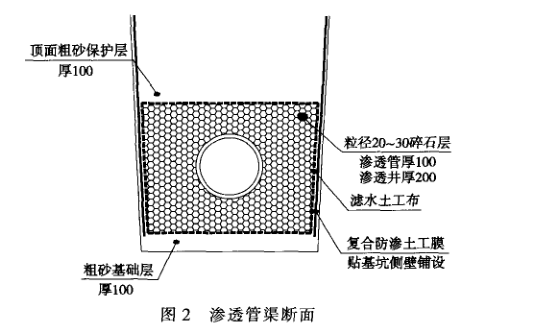

　　基础施工完成后将防渗土工膜沿沟槽侧壁纵向展开，并临时固定，再将土工布沿沟槽侧壁铺设纵向展开，成U字形贴伏在管渠的内壁，整体沟渠的铺装要求土工膜成一个整体，中间接缝必须要搭接。管道安装采用渗透式穿孔双壁波纹管，管道之间连接方式为承插口连接管道与成品井之间连接使用热缩带连接。为平接口渗透式沟渠管道四周填充碎石厚度为5～15em，碎石粒径要求20~30mm，其中底部回填碎石厚度5om，侧壁回填碎石厚度10ClTI，顶部回填碎石厚度15em。其上回填素土夯实。渗透井底部及侧壁回填碎石层厚度20～25e最后合围土工布，土工布的搭接宽度不小于30ell3．。土工布项面回填100mm中粗砂。渗透管渠如图2所示。

　　3、塑料模块集水渠骨架施工

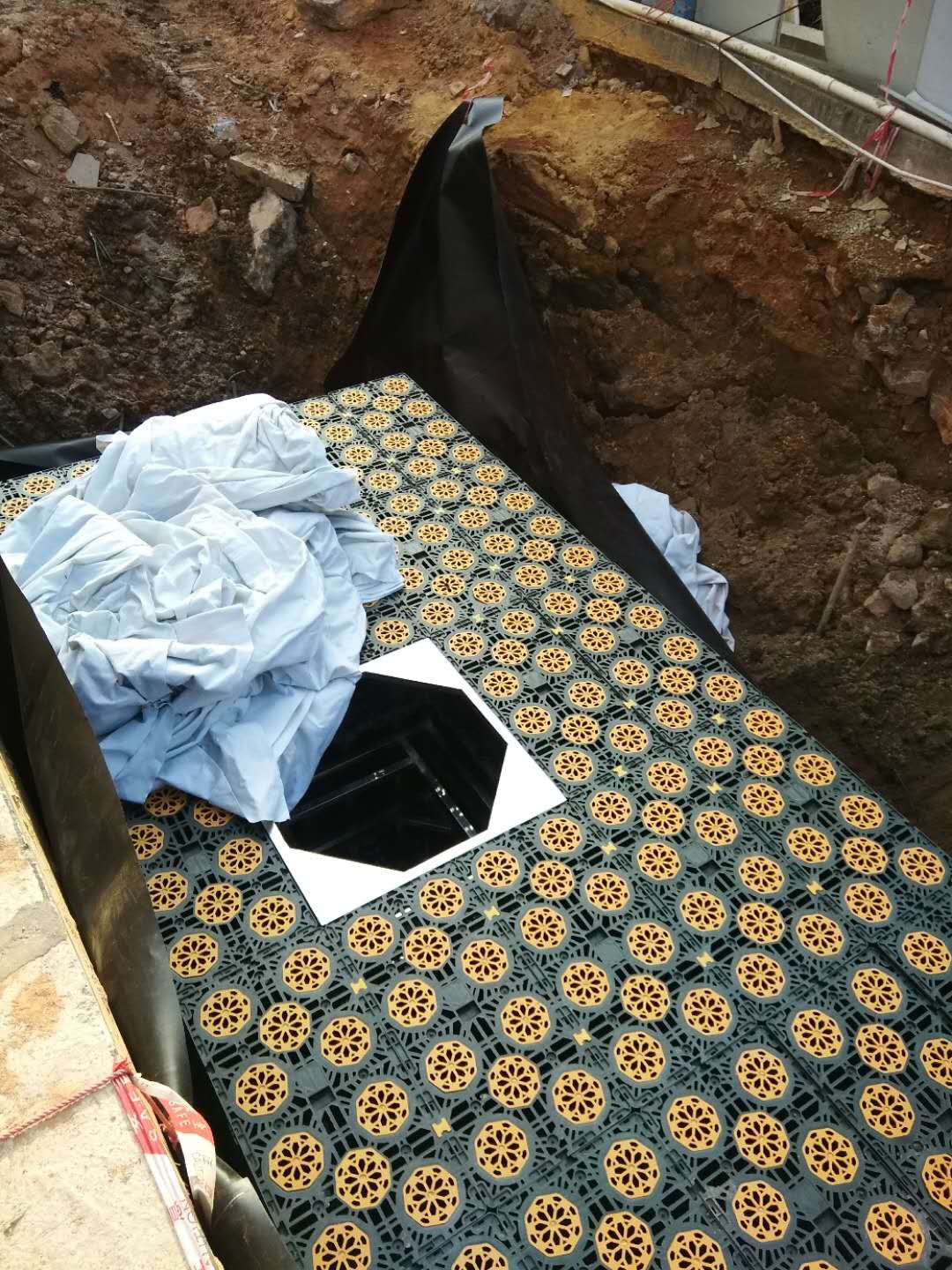

　　待沟槽砂基础完成后，首先将防渗土工膜沿沟槽侧壁纵向展开，并临时固定；然后再将土工布沿沟槽侧壁纵向展开成U字形贴伏在管渠，在土工布上安装塑料模块集水渠骨架。集水渠储水模块的安装从最下层开始逐层向上进行。整体式多个模块由连接杆及连接件组合，左右连接由连接件组合，有凹槽连接的地方每个连接件要安装到位；上下连接由连接杆组合，用4个连接杆对称插入网孔，最终连接成1个整体。单个拼装式模块由侧壁板、中间肋板、米字型连接件组成，左右连接由米字型连接件拼装。上下直接由中间肋板连接。最终连接成一个整体，中间肋板为5个，侧壁板为4个。模块拼装结构如图3所示。



　　4、渗透雨水井施工



　　集水渗透雨水井采用预制成品材质宜为PE现场与PE管或PP模块相连接。井坑与沟渠同时开挖。当井径不大于600mm时，井体外侧净空不小于40cm；当井径大于600mnq时，井体外侧净空不小于50cm。集水渗透雨水井的井底与井壁开孔区均做20om厚碎石层渗透层，碎石粒径20~30mm。渗透层外包土工布，土工丁布的搭接宽度不小于50cm。在经夯实的地基上，铺设厚度10cm的粗砂垫层，在垫层上安装预制的检查井。



　　5、管道与井室连接施工



　　管道与混凝土及砖砌井连接采用刚性连接，连接时用水泥砂浆填实管道与洞口间的空隙，水泥砂浆的质量配合比不低于1：2。且砂浆内宜掺入微膨胀剂管道与聚乙烯缠绕结构壁管井室连接时采用热熔连接。管道进、出储水模块集水渠的连接分两步进行；首先用厚0．5mm聚乙烯膜做1只管帽管帽的直径与管道的外径相等，帽檐宽约10om将管帽套在管道的端部，然后用热风枪储水加热法粘合用同样的方法将帽檐状膜片粘合在模块管道穿孑L的土工布膜片上，最后用801胶粘合外层土工布，当集水渗透井座落在储水模块集水渠正上方时渗透井应在模块竖向承重支承板的上方，并在渗透井底部外包渗透土工布防止沉淀物进入储水模块集水渠。



　　6、沟槽回填



　　在PE渗透管及PP塑料模块施工完成后。立即进行沟槽的回填。首先在渗透管渠和塑料模块集水渠的土工布顶面垫10cm粗砂保护层。管渠以上50om内的回填材料可采用中砂、碎石屑或土质良好的原土，共分2层，虚铺厚度不大于20om，采用人工回填，不得采用机械推土回填；从管渠50cm以上至设计高分层回填原土，可采用机械回填、碾压。
