雨水收集系统图解

  当被问到“海绵城市”这个词人们都会想到透水砖的技术工程吧,其实不然是,下面小篇带你如何正确方式打开海绵城市知识大门。

  强降雨天气增多的气候原因主要是全球变暖,导致中国东部强降水的趋势增多,大暴雨增多。城市热岛、大气污染物和高楼大厦群等影响,导致城市雨岛效应。

  海绵城市目的是减少城市内涝问题,但应回归问题导向,避免过度工程化、盲从化、雷同化和景观化的问题。

  如何建设海绵城市?

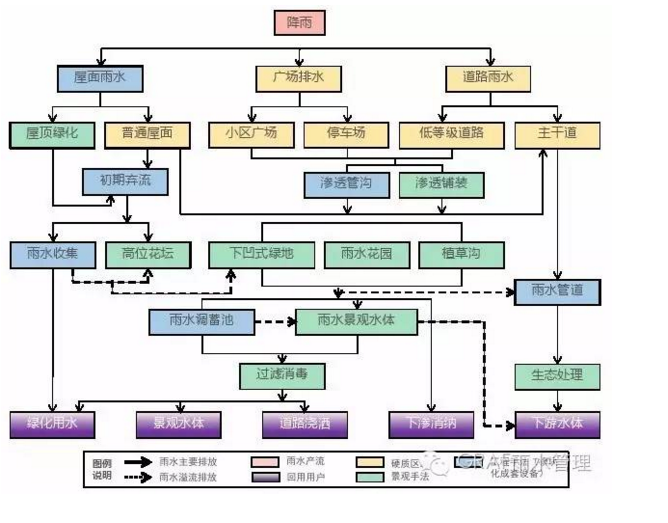

  以城市建筑与小区、城市道路、绿地与广场、水系等建设为载体,城市规划、设计、施工及工程管理等各部门、各专业要统筹配合。维持和恢复城市绿地与水体的吸水、渗水、净水能力,是建设海绵城市的重要手段,通过渗、滞、蓄、净、用、排等多种生态化技术,构建低影响开发雨水系统。使低影响开发雨水设施与城市雨水管渠系统、超标雨水径流排放系统有效衔接,充分发挥城市“绿色”基础设施与“灰色”基础设施协同作战的能力。

海绵城市

  下面我们列出一些雨水管理常用到的一些单项设施

  绿色基础设计

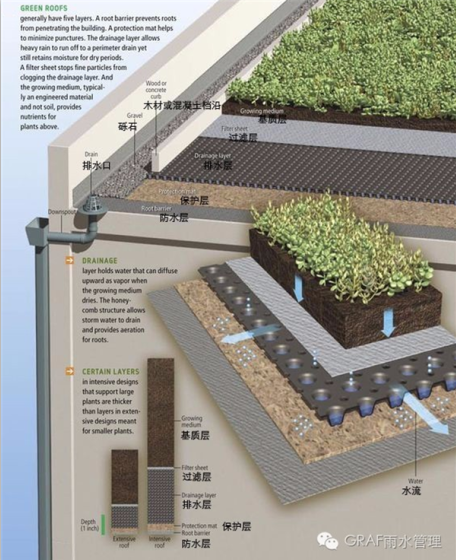

  绿色屋顶也称种植屋面、屋顶绿化等,根据种植基质深度和景观复杂程度,绿色屋顶又分为简单式和花园式,基质深度根据植物需求及屋顶荷载确定,简单式绿色屋顶的基质深度一般不大于150mm,花园式绿色屋顶在种植乔木时基质深度可超过600mm。

雨水收集

  下沉式绿地

  下沉式绿地具有狭义和广义之分,狭义的下沉式绿地指低于周边铺砌地面或道路在200mm以内的绿地;广义的下沉式绿地泛指具有一定的调蓄容积(在以径流总量控制为目标进行目标分解或设计计算时,不包括调节容积),且可用于调蓄和净化径流雨水的绿地,包括生物滞留设施、渗透塘、湿塘、雨水湿地、调节塘等。

  下沉式绿地可广泛应用于城市建筑与小区、道路、绿地和广场内。对于径流污染严重、设施底部渗透,面距离季节性最高地下水位或岩石层小于1M及距离建筑物基础小于3m(水平距离)的区域,应采取必要的措施防止次生灾害的发生。

雨水收集

  生物滞留设施

  指在地势较低的区域,通过植物、土壤和微生物系统蓄渗、净化径流雨水的设施。生物滞留设施分为简易型生物滞留设施和复杂型生物滞留设施,按应用位置不同又称作雨水花园、生物滞留带、高位花坛、生态树池等。

  生物滞留设施主要适用于建筑与小区内建筑、道路及停车场的周边绿地,以及城市道路绿化带等城市绿地内。

雨水收集

  渗透塘

  渗透塘是一种用于雨水下渗补充地下水的洼地,具有一定的净化雨水和削减峰值流量的作用。

  渗透塘适用于汇水面积较大(大于1hm2)且具有一定空间条件的区域,但应用于径流污染严重、设施底部渗透面距离季节性最高地下水位或岩石层小于1m及距离建筑物基础小于3m(水平距离)的区域时,应采取必要的措施防止发生次生灾害。

雨水收集

  渗井

  渗井指通过井壁和井底进行雨水下渗的设施,为增大渗透效果,可在渗井周围设置水平渗排灌,并在渗排管周围铺设砾(碎)石。

  渗井主要适用于建筑与小区内建筑、道路及停车场的周围绿地内。渗井应用于径流污染严重、设施底部渗透面距离季节性最高地下水位或岩石层小于1m及距离建筑物基础小于3m(水平距离)的区域时,应采取必要的措施防止发生次生灾害。

  蓄水池

  蓄水池指具有雨水储存功能的集蓄利用设施,同时也具有削减峰值流量的作用,主要包括钢筋混凝土蓄水池,砖、石砌筑蓄水池及塑料蓄水模块拼装式蓄水池,用地紧张的城市大多采用地下封闭式蓄水池。

  蓄水池适用于有雨水回用需求的建筑与小区、城市绿地等,柑橘雨水回用用途(绿化、道路喷洒及冲厕等)不同配建相应的雨水净化设施;不适用于无雨水回用

  需求和径流污染严重的地区。

雨水收集模块

  雨水罐

  雨水罐也称雨水桶,为地上或地下封闭式的简易雨水集蓄利用设施,可用塑胶、玻璃钢或金属等材料制成。适用于单体建筑屋面雨水的收集利用。

  雨水罐可以进行单体串联、与渗渠组合搭配,解决其储存容积较小的限制,施工安装方便,便于维护。

  人工土壤渗滤

  人工土壤渗滤主要作为蓄水池等雨水储存设施的配套雨水设施,以达到回用水水质指标。人工土壤渗滤设施的典型构造可参照复杂型生物滞留设施。

  人工土壤渗滤适用于有一定场地空间的建筑与小区及城市绿地。

  调节池

  (1)调节池为调节设施的一种,主要用于削减雨水管渠峰值流量,一般常用溢流堰式或底部流槽式,可以是地上敞口式调节池或地下封闭式调节池。

  (2)调节池适用于城市雨水管渠系统中,削减管渠峰值流量。

  植草沟

  植草沟指种植有植被的地表沟渠,可收集、输送和排放径流雨水,并具有一定的雨水净化作用,可用于衔接其他各单项设施、城市雨水管渠系统和超标雨水径流排放系统。除转输型植草沟外,还包括渗透型的干式植草沟及常有水的湿式植草沟,可分别提高径流总量和径流污染控制效果。

  植草沟适用于建筑与小区内道路,广场、停车场等不透水面的周边,城市道路及城市绿地等区域,也可作为生物滞留设施、湿塘等低影响开发设施发预处理设施。

  渗管/渠

  渗管/渠指具有渗透功能的雨水管/渠,可采用穿孔塑料管、无砂混凝土管/渠和砾(碎)石等材料组合而成。

  渗管/渠适用于建筑与小区及公共绿地内转输流量较小的区域,不适用于地下水位较高、径流污染严重及易出现结构塌陷等不宜进行雨水渗透的区域。

  植被缓冲带

  植被缓冲带为坡度较缓的植被区,经植被拦截及土壤下渗作用缓减地表径流流速,并去除径流中的部分污染物,植被缓冲带坡度一般为2%-6%,宽度不宜小于2m。

  植被缓冲带适用于道路等不透水面周边,可作为生物滞留设施等低影响开发设施的预处理设施,也可作为城市水系的滨水绿化带,但坡度较大(大于6%)时其雨水净化效果较差。

  初期雨水弃流

  初期雨水弃流指通过一定方法或装置将存在初期冲刷效应、污染物浓度较高的降雨初期径流予以弃除,以降低雨水的后续处理难度。弃流雨水应进行处理,如排入市政污染水管网(或雨污合流管网)由污水处理厂进行集中处理等。常见的初期弃流方法包括容积法弃流、小管弃流(水流切换法)等,弃流形式包括自控弃流、渗透弃流、弃流池、雨落管弃流等。

  初期雨水弃流设施是其他低影响开发设施的重要预处理设施,主要适用于屋面雨水的雨落管、径流雨水的集中入口等低影响开发设施的前端。
