产品概述

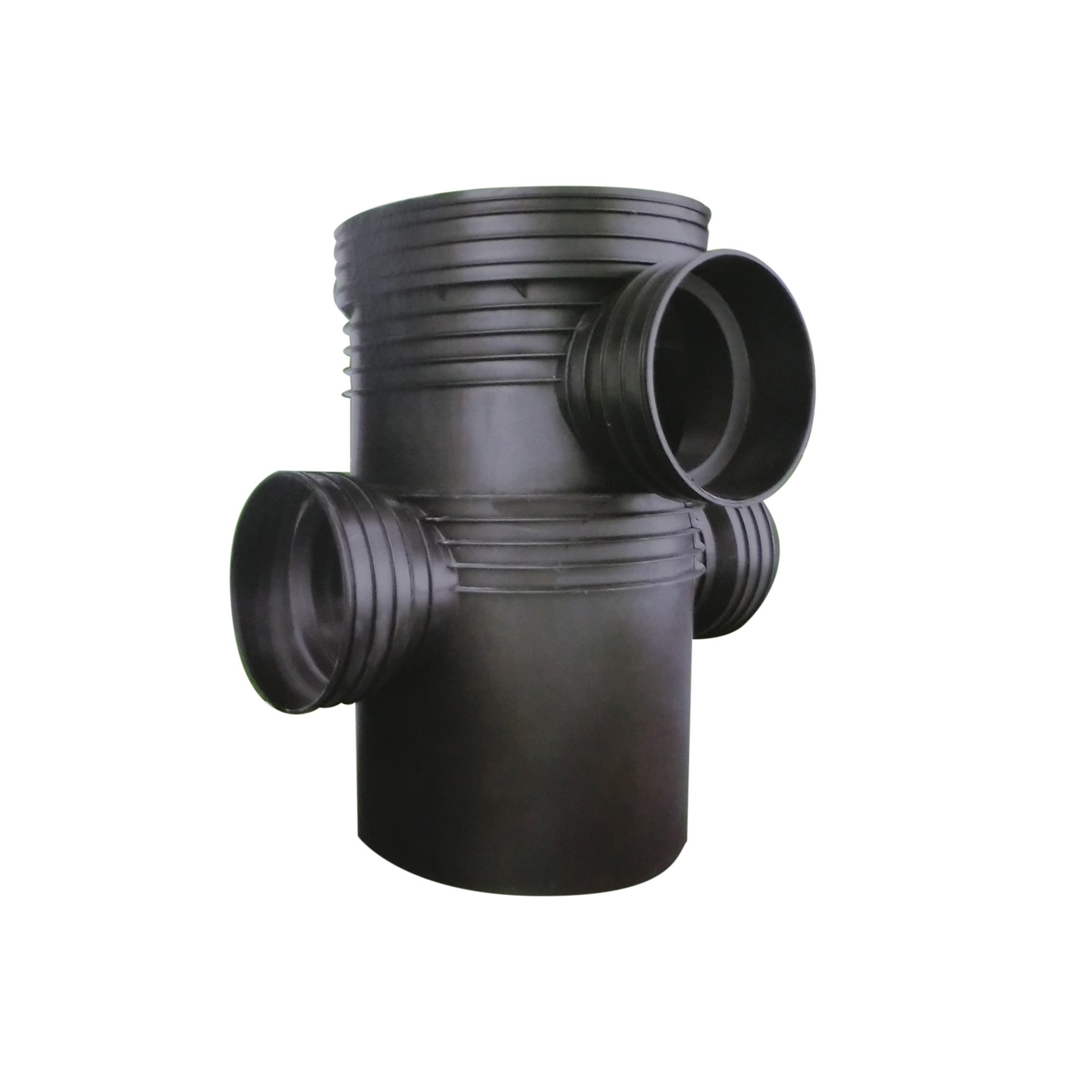

安全分流井用于连接雨水汇集管、雨水收集管和弃流管。雨水汇集管和弃流管标高相同,高于雨水收集管。
1、 设有安全分流口,当水位达到警戒水位时,多余雨水直接从分流口快速流走。
2、 设备由玻璃钢材质制作,可以直接埋地,最大埋深可达7米,无需砌砖井,施工快速,节约成本。
3、 设备防腐蚀,使用寿命达到50年。
施工技术方案
1、测量放线:组织测量技术人员按规划部门提供的测量控制点进行复测,结合道路施工的需要增设测量控制点;进行施工放样测量,定出管道中线、井位以及水准基准点作为整个工程的控制点;每次测量均要闭合,严格控制闭合误差。
2、开挖准备:开挖前应标清地下管线的位置,保护好地下管线;加宽段的沟塘及过路涵管处应提前清淤回填;提前制定抽排水计划,确定地面可利用排水沟渠,必要时设置临时排水沟,保证排水通畅。
3、沟槽开挖:开挖用挖掘机进行,人工配合,沿沟槽开挖边线进行开挖;开挖时应经常检查沟槽的净空尺寸、中心位置、高程及边坡,确保基本检查项目误差符合规范要求;开挖至距槽底 5~10cm 时,改用人工开挖,并用人工清底,以保证槽底土壤不被扰动或超挖;开挖出来的土堆在沟槽边,土堆脚应距槽口不小于 80cm,堆土高度不超过 1.5m;如果挖出的土过多,可以错台堆高,错台宽度 1m;如果沟槽底面低于地下水位,沟底两侧设排水沟和集水井,并及时从集水井内的水抽出;开挖时应根据开挖处的地质状况适时调整放坡斜度,放坡斜度一般为1:0.25~0.33;沟槽开挖的土方如有富余,应调至填方区填土或用自卸式汽车外运弃土。
1、裂缝漏水
产生原因:1、汽车行走撞击碾压,促使检查井发生开裂导致漏水;2、施工质量差,超挖与扰动井基础的土基、带水作业,回填不实等。
防治方法:1、检查井以钢筋砼整体结构与砖砌体内村薄层钢筋砼加固的设计办法;2、检查井井基础增设短钢筋砼桩的办法,防治土的流动而增加检查井基础的稳定性;3、从施工角度,井基础施工时,下层土不能超挖,且回填密实;4、砌筑检查井时要严格按照标准图或设计施工, 尤其是砖与管连接处要一次砌筑不间断作业。2、检查井周围砼开裂
产生原因:1、铸铁井圈的设置, 导致井圈周边局部砼较薄,经过汽车长期辗压振动后出现龟裂、松动、起壳、脱落,即使进行了井周配筋加固,该现象仍然不能避免;2、井周边部分管槽回填密实度未达到要求或检查并基础未处理好,检查并与路面问出现不均匀沉降,致使井口周边砼凸起或下凹造成砼路面大面积开裂;3、井口距纵缝、胀缝或施工缝距离太近,属井口与各种缝位置间关系不当, 路面又未进行配筋加固导致该范围内砼路面整体刚度降低,出现开裂。
防治方法:1、因井周砼较薄导致路面开裂的对应措施。铸铁井圈、井盖是一种大家都经常采用的通用图 ,该并圈在砼路面中设置就可能会导致路面开裂的问题, 而且该并图施工不便,标高难以控制,施工中经常加高井筒,人为地加剧了井周砼路面的薄厚不均。针对这种现象,将井座进行优化设计,使井座与砼路面同厚,从而保证了井周砼厚度的一致性,避免因此而造成的井周砼路开裂问题同时又方便了施工操作;2、 因不均匀沉降导致路面开裂的对应措施。导致检查井与路面不均匀沉降的主要因素有如下几点:a检查井砌筑完成后'井与工作坑之间存在较小的间隙, 管槽回填中由于间隙小致使机械辗压不到从 而导致井周回填土逐渐沉降,引起井周路面下沉,即开裂。该因素可采取如下对应措施:井砌筑完成后,井与工作坑之间的问隙采用中粗砂分层回填.插入式振动棒灌水振动夯实,确保间隙回填土的密实。据《地基与基础工程及验收规范》,当含水饱和时该方法可使间隙内回填砂达到所要求的密实度。b.要防止不均匀沉降,首先是确保管槽回填的密实度要求,同时据不同的地质情况做好检查井基础的处理 控制检查井与路面间的不均匀沉降。
3、检查井变形、下沉
产生原因:造成检查井下沉的原因很多,主要有两方面的因素:1、地质松软, 基础沉降造成整个井体下沉;2、砼盖板和井体之问的砂浆层松动或者破碎。
防治方法:1、认真做好检查并的基层和垫层及流槽,防止井体下沉;2、检查井砌筑质量应控制好井室和井口中心位置及其高度,防止共体变形;3、检查井井盖与应要配套;安装时座浆要饱满;轻重型号和面底不错用,铁爬安装要控制好上、下第一步的位置偏差不要太大,平面位置准确;4、运用新材料,运用沥青强力胶等新材料代替传统的砂浆,填抹在砼盖板和井体之间。
