雨水收集利用系统工程的具体施工步骤

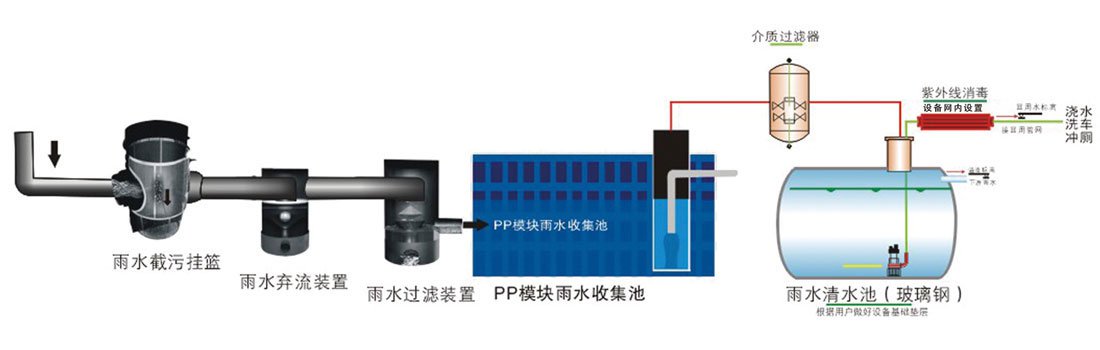

雨水收集利用系统工艺流程标准如下:
1、施工前准备
    1)编制施工方案,进行施工技术交底;
    2)测量人员根据施工图纸放线。

2、基坑开挖
    1)应根据工程地质、水文地质、周边环境编制基坑土方开挖、支护、降水施工方案,开挖深度超过5m(含5m)或开挖深度虽未超过5m,但地质条件、周围环境和地下管线复杂,或影响毗邻建筑(构筑)物安全的基坑(槽)的土方开挖、支护、降水工程施工方案应组织专家论证。
    2)地基承载力应符合设计要求。
    3)基础表面应平整光滑,高程误差值控制在±20mm。
3、复合土工膜敷设
    1)塑料储水模块外侧包裹防渗土工布(两布一膜),布为无纺布(机织塑料编织布),重量不得低于100g/m2;膜为PE膜,其厚度不得小于1mm,重量不得低于400g/m2。
    2)防渗土工布施工工艺:铺设、剪裁→对正、搭齐→压布定型→擦拭尘土→焊接试验→焊接→检测→修补→复检验收。
    3)防渗土工布搭接宽度应大于500mm,采用双道焊缝接缝方式,以提供多重保护,可以在焊层之间充气测试焊接效果。焊接后,应及时对焊缝焊接质量进行检测。
    4)铺设土工布时,应从最低部位开始向高位延伸。不要拉得过紧,应留足够余幅(大约1.5%),以备局部下沉拉伸。
4、PP模块组合水池安装
    1)塑料模块单体安装时排列整齐,便于同层和上下层之间固定连接,按施工图纸要求雨水收集池长宽高尺寸安装塑料模块数量。
    2)同层储水模块之间用塑料模块横向固定卡连接,每个模块长边一侧使用的固定卡不少于2只,短边一侧使用的固定卡不少于1只。
    3)上下层储水模块之间用塑料模块纵向固定杆连接,每座模块单体上下层之间的固定杆不少于2只。
    4)储水模块在连接过程中,要尽量避免垂直连接,先铺设第一层,然后再逐层往上铺设。
5、包裹焊接防渗土工布
在雨水收集模块全部安装完成后,将事先焊接好的复合土工膜围裹在储水模块骨架周围,并按折痕将其折好。在顶面包裹时两侧搭接宽度大于500mm,焊接按复合土工膜焊接技术要点进行焊接。
    1)预制套管与复合土工膜贴合面边长应2倍于管道直径,套管部分直径略大于管径。管道与HPDE套管使用双箍固定。
    2)复合土工膜开十字口,管道通过PE法兰连接入模块水池。
    3)接管道部分预留出足够余量,土工布开十字口,管道插接入模块内部,单箍扎紧。
6、各功能井及其连接管道安装
    雨水井、雨水预处理装置、排泥提升井、清水提升井、放空阀门井、弃流井安装施工时,高程、坐标应满足设计要求,之间管道连接安装严密。
7、土方回填
    1)基坑底部混凝土垫层保证水平,上部铺不少于20mm中砂垫层。
    2)弃流井、阀门井的坐标可根据现场实际情况做适当调整。
    3)沉砂井基础的做法:采用原土或粗砂分层回填,人工或机械夯实,每层厚度不大于500mm。顶部做200mm厚度、宽度不小于1500mm的混凝土垫层,混凝土强度等级不低于C20。
    4)沉砂井与储水模块各连接管安装完后,在回填过程中先将沉砂井周围回填500mm厚度的粗砂或石粉。用人工夯实后,再回填下一层。最后回填至管顶500~700mm厚度人工夯实后,方可回填其他材料。
    5)设备间取水管处的回填做法与沉砂井取水管处的回填做法相同。
    6)储水模块透气管在回填过程中避免将立管压歪,保证立管垂直。
    7)水池顶部土工布表面区域均匀摊铺200mm厚的纯净中砂,再采用干净无杂质的松散好土进行储水模块上表面的回填施工。每300mm拍打密实,直到设计高度,禁止使用机械方法进行夯实作业,禁止用水冲灌或水浸泡。
    8)雨水收集水池四周回填物为粗砂和原土,回填时在靠近复合土工膜的一侧回填100mm厚的粗砂,再在粗砂的外侧回填原土。不得回填带有石块等硬物的粗沙或石粉,以免硬物直接接触方块造成漏水现象发生。每次每层回填厚度为300mm,压实,直至顶面。
施工完毕后必须进行满水试验。
8、设备安装
    1、弃流过滤设备及电气设备到货后,由设备管理部门,会同购置单位,使用单位(或接收单位)进行开箱验收。
    2、设备的安装应按照工艺要求进行。在线仪表安装位置和方向应正确,不得少装、漏装。设备中的阀门、取样口等应排列整齐,间隔均匀,不得渗漏。
    3、雨水设备控制电柜安装完毕后,应对整个雨水系统进行调试,直到系统运行正常。
    4、 在设备调试合格后进行验收。
