雨水回收利用系统的原理

雨水回收利用是一种新型的多目标综合性技术，是实现节水、减少污染和改善生态环境的重要措施。在国家提倡绿色建筑的形式下，国内许多大型绿色建筑中都将雨水回收利用作为一项节能指标，所以在施工中必须掌握好的雨水回收利用系统的施工工艺，更好地服务绿色建筑。

详细阐述雨水回收利用系统的原理、系统组成和其在现代绿色建筑的应用。并详细介绍了雨水回收利用系统的技术要求，及其运营管理中的注意事项等。雨水回收利用是节能、绿色一项综合性技术。
雨水回收综合利用系统是将路面、屋面、绿地雨水通过雨水收集系统汇集到初期雨水弃流井，通过雨水初期弃流装置对收集的雨水进行初步过滤，过滤产生的垃圾可以自动排放掉。初期弃流完成后，较洁净的雨水进入pp模块一体化内构筑物，经过pp模块一体化处理过滤，处理后的水质符合雨水回用的水质标准后，将水储存到蓄水池，再利用供水设备和供水管网供给小区绿化、景观喷泉、地面冲洗等。本文针对某工程雨水回收综合利用系统的原理、施工要求和后期运营管理进行阐述，以便同行们进行探讨和借鉴。

1、雨水回收综合利用系统原理
雨水回收综合利用系统是利用小区雨水管网收集雨水进入初期弃流装置，经雨水弃流装置进行初步过滤后，进入pp模块一体化雨水收集池，经过PP模块一体化构筑物过滤、沉淀，达到雨水回收利用要求的水质，经过供水设备和供水管网，供给小区内绿化、景观喷泉和地面冲洗使用。
雨水初期弃流装置的作用是完全降雨初期杂质较多雨水的自动排放和预过滤。该装置内置过滤装置在弃流完毕开始收集时，对收集的雨水进行初步过滤，过滤产生的垃圾可以自动排放掉。
PP模块一体化构筑物的储水池骨架采用PP模块组合，每块单体尺寸为1000*500*400mm，承载能力＞0.445N/mm²，层间采用连接杆进行链接，列间采用连接卡进行连接，过滤系统采用滤板微孔过滤形式，过滤只依靠液面静压力完成，处理后的水质符合雨水回用的水质标准。雨水处理后加压给水泵根据实际回用水量确定，并设排污泵，且间断排泥，滤板冲洗泵与雨水回用水泵共用。
2、雨水回收利用系统组成

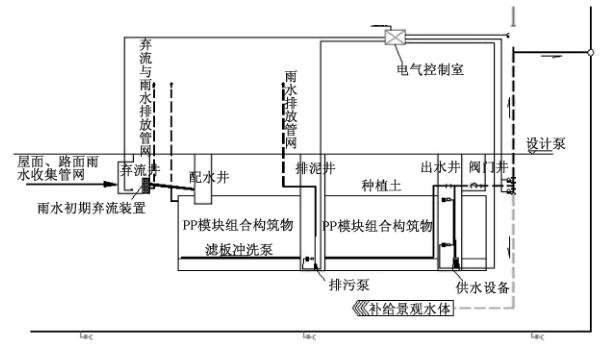

2.1雨水回收利用系统流程（见图1）

图1雨水回收利用系统流程
2.2雨水初期弃流装置
雨水在经过屋面或地面汇集后，受路面污染影响，使得初期雨水径流中含有大量的污染物。其中COD-cr、悬浮物含量甚至超过污水，无法回收利用，若直接排入雨水排水系统，会严重影响环境水质。通过采用初期雨水分散控制，在源头设置弃流装置，对初期雨水就地初期处理，可最大化消减污染负荷。
将弃流雨水就地处理，进入管网的雨水为初期洁净雨水。减少进入管网的雨水弃流量，减少调蓄水池容积，同时富余雨水可有效回补地下水，改善地下水资源。由于减少了初期弃流量，减少了污水处理量，可减轻污水处理厂雨水处理量。

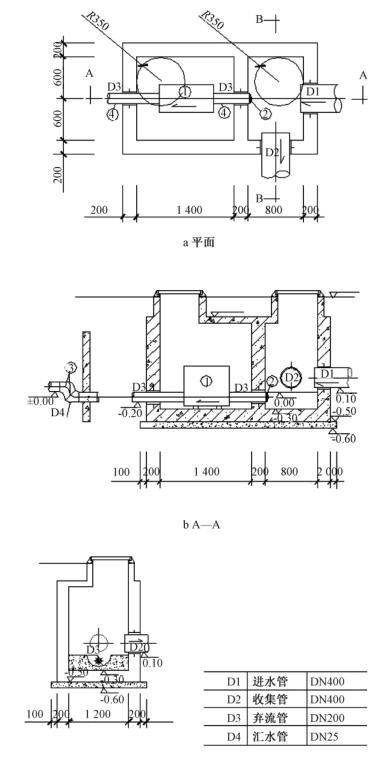

作为雨水收集的源头，采用的雨水口和雨水经均为环保型产品，内待截污框和雨水箅子。能有效的拦截雨水中大颗粒杂质，避免日后使用时的管道堵塞。且日后清理只需将提篮提出将杂物倒出即可。井体侧壁开孔，配己级配能有效地将雨水补充给植被及地下水。通过截污弃流后的雨水可直接进入雨水收集水池，简化雨水处理的工艺。雨水初期弃流装置的平面图和剖面如图2所示。

图2雨水初期弃流装置
2.3 pp模块组合构筑物构造
PP模块组合构筑物是由配水井、排泥井、出水井和pp模块骨架组成。雨水经过初期弃流装置后直接流入配水井，再进入PP模块骨架，经雨水滤板，泥沙收集到排泥井，水经过砂石滤料层，通过出水井井筒微孔，收集在出水井内，经过供水设备和供水管网，供给小区内绿化、景观喷泉和地面冲洗使用。

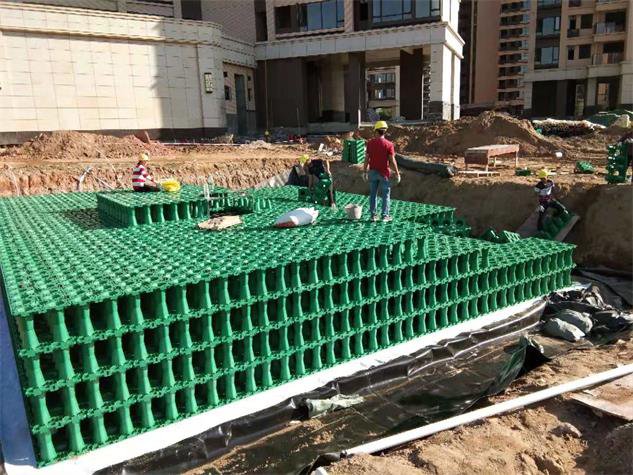

图3龙康公司雨水收集项目PP模块构造
PP模块构筑物采用聚丙烯塑料单元模块组合，在水池周围包裹防渗土工布，形成地下贮水池。由于表面光滑，不滋生藻类，可使储存的水体水质保持较长时间稳定。再有模块式的组合，可使雨水集蓄池极大的适应场地的限制，组成各种形状，同时具有安装方便，承载力大，可拆除迁移至其他区域继续使永等优点。
用于收集雨水的储存装置，采用成品装配式PP方块组合而成。在水池底部结合雨水过滤板，雨水通过重力即可实现过滤，在滤板层下设置级配砾石取水层回用泵设置在取水井内，回用是开启水泵，实现过滤同时回用雨水。
塑料模块组合的水池安装方便，承载力大。同时内壁粗糙度为0.009，比混凝土内壁光滑，内部结构不易附着杂质，更有利与保证水质稳定。水池上方可作为绿地，种植花草和树木等，起到美化环境的作用。
2.4雨水利用自动化控制及回用
整套雨水利用系统采用自动控制。初期雨水弃流装置采用自控式雨水弃流装置，设置弃流量及复位时间，自动弃流雨水。雨水集蓄设置高低液位控制器，同时与清水池液位控制 器联动，自动控制消毒提升泵的开启和关闭，清水池绿化泵业采用自动控制设计，根据管网水压，自动调节。
3、雨水回收利用系统施工要求
雨水回收利用系统的构筑物均建在地面下，由于其特殊性，由土建工序和安装工序组成。现重点针对滤板施工要求进行阐述，滤板施工质量的好坏，决定了雨水回收的水质，在施工时应注意以下几点。
（1）根据设计图纸，滤板的铺装从基准点开始，以基准线为基准，按设计样式铺装。 （2）铺装微孔板时，不得站在找平层上作业。 （3）滤板必须平整轻放在找平层上，手按住板表面，用1kg的橡皮锤或用4磅铁锤锤木垫板敲击砖中间1/3面积处，使板与找平层锤实，以免发生空鼓。 （4）板与板之间为自然缝，落板必须贴近已铺好的板垂直落下，不能推板，造成积砂现象。 （5）板与板之间邻近接触面角必须在同一平面，每行铺装必须用水平尺结合标高线进行找平，误差必须＜1mm。 （6）如遇到切板现象，必须将板进行弹线切割，如遇到连续切割板的想象，必须保证切边在一条直线，偏差＜2mm。 （7）铺装滤板面整体要求必须平整一致，同时坡向要根据现场利于排水面而调整。 （8）遇到出水井或者排泥井时，应结合施工图纸根据现场的具体位置做调整。 （9）每班次收工时应做收边处理，以防止边缘板松动。 （10）施工完成后，养护24h后，将已铺装好的滤板用填缝砂填缝，填缝时应务必将板缝填满，同时将遗留在滤板表面上的余砂清理干净。

4、运营管理中的注意事项
（1）水池上方应尽量避免大型载重卡车停留或经过，避免人为损坏。 （2）每个雨季前至少进行一次产品维护，检查水泵是否运行正常。 （3）每个雨季前至少进行一次反冲洗，水由出水井通过穿孔渗透管反向进入水池，冲洗滤板表面附着杂质，由排泥泵将反冲洗的水排出。 （4）排泥泵至少需1年开启1次，将排泥井内的污泥排出，防止污泥沉淀过多影响水质。 （5）如果在运行中遇到其他问题，及时与供应厂家联系。
5、雨水综合利用系统与中水处理的区别
雨水综合利用系统是利用经过简单物理处理方法，过滤，达到景观、冲洗的水质标准。中水处理的方法有生物处理法、物理化学处理法膜处理3种，中水水源的主要污染物是有机物，目前大多数以生物处理为主处理方法，在工艺流程中消毒灭菌工艺必不可少，一般采用含氯消毒剂进行消毒。两者利用的原理一致，只不过在工艺流程上存在一定差异。

结语
雨水回收利用是一种新型的多目标综合性技术，是实现节水、减少污染和改善生态环境的重要措施。在国家提倡绿色建筑的形式下，国内许多大型绿色建筑中都将雨水回收利用作为一项节能指标，所以在施工中必须掌握好的雨水回收利用系统的施工工艺，更好地服务绿色建筑。
