住宅小区雨水收集系统

早上好!今天龙康小篇大家提供关于小区雨水收集利用的设计讲解,举个列子,龙康雨水收集项目案例中江苏省地区某小区,小区总占地面积9.74km²,整个小区设置了地缘热泵技术,新风全热回收系统,雨水收集利用系统等,处处体现了绿色环保建筑的特点。下面就小区雨水收集利用系统一设计介绍。



一、雨水收集

雨水收集回用是保护绿色建筑的重要部分,对于改善小区的居住环境,体现绿色建筑的内涵具有重要的作用。雨水利用可以分为雨水收集,雨水渗透和雨水综合利用。故本项目设计时充分强调建筑,构建,给排水设计在满足设计要求的前提下尽量兼顾屋面,地面,绿化雨水经净化收集处理后的利用,具体体现在雨水管形式及走向设计应便于初期雨水的弃流处理,生态化雨水收集实施与雨水管合理衔接,滨水煎煮或水景建筑中进出水,植被缓冲带和水景堤岸的合理设计来保障其良好的效果。



1、雨水收集途径

雨水的收集途径主要分为以下3类

(1)路面及其公共区域汇集的雨水

路面上所汇集的雨水有以下特点:污染多,污染程度大,汇水面较分散,初期雨水水质差。

(2)绿化区域汇集的雨水

绿化区域汇集的雨水,经过绿化的表面沉积、渗滤、泥沙含量少,但是这种雨水会含有较多(绿化)的肥料、(植物腐烂形成的)腐殖质和其他可溶性物质,雨水成分也比较复杂。

(3)屋顶所汇集的雨水

屋顶雨水在3种雨水中水质相对较好,主要含一些固体颗粒(降尘造成)。且屋顶雨水汇水面较集中,较易收集。



2、雨水收集量

根据《建筑小区雨水利用工程技术规范》GB50400-2006中4.21条规定雨水设计径流总量公式:

W=10φ c hyF

式中 : W —— — 雨水设计径流总量(m 3);

φ c —— — 雨水径流系数;

hy —— — 设计降雨厚度(mm);取值为1300 mm

F —— — 汇水面积(hm 2)。

可用雨水总量 W′

W′=17006.1×0.85×0.87=12576m 3 /y

式中: W —— — 雨水径流总量m3 /y

—— — 季节折减系数,取0.85

—— — 初期雨水弃流系数,取0.87

本项目雨水收集利用系统雨水总收集量为12576m³/y

本项目其他损失水量按总用水量的10%计算。



3、雨水年均水量平衡计算及利用

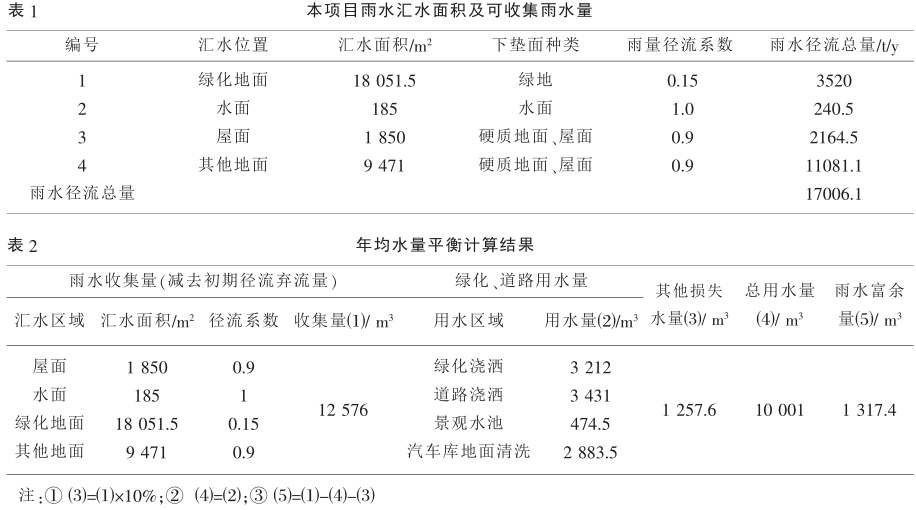

从表2可以看出,本项目收集的雨水可满足本项目汽车地面冲洗,道路,绿化浇晒用水和室外景观补充水供给。



其中:

(1)绿化浇晒用水

按照《建筑给水排水设计规范》(GB50015-2003)表3.1.4规定,绿化浇晒用水定额可按浇晒面积LOLm³`d-3.0L/m²·d)计算。由于南京属亚热带湿润性季风海洋性气候,全年雨量充沛,植物配置大部分采用耐旱性强的乡土植物,则浇晒绿地用水定额为:2.0.1/m²·d)本项目绿化包括室外绿化和楼空大于等于50%的植草砖,高层住宅建筑周边总计绿化面积为4387m²。

每天绿化用水量m³/d

本项目绿化浇晒年用水量m³/a

(2)道路浇晒

按照《建筑给水排水设计规范》(GB50015-2003)表3.1.5规定,道路,广场的浇晒用水定额可按浇晒面积2.0L/m²·d-3.0Lm²·d)计算。根据南京气候特点和本项目实际情况,浇晒道路定额选为:2.0Lm²·d)本项目高层住宅周围硬质铺装面积为4721m²。

每天的道路用水量m³/d

本项目道路浇晒年用水量m³/a

(3)景观水池补水

本项目设计景观水体,景观水面面积有185m²按照《建筑给水排水设计规范》(GB50015-200)日蒸发量为1.3m³年平均补水量为474.5m³。

(4)汽车库地面冲洗

按照《建筑给水排水设计规范》(GB50015-2003)表3.1.10规定,停车库地面冲洗水定额可按2.0Lm²·次)一3.0Lm²·次)计算,根据本项目实际情况,考虑定额选为:2.0Lm²·次)每2d冲选1次,地库面积为7919m²。

每次冲洗用水量m³

本项目汽车库年用水量m³/a



4、雨水处理工艺流程

雨水调蓄考虑到实际降雨频率及持续干旱时间的间隔,根据逐月平衡降雨量,雨水收集量和雨水用量,以及构筑雨水调蓄设备的经济性考虑,取雨水日用水量的3倍,雨水最高日用水量为164.18m³,则雨水调蓄总容积设计503m³蓄水池设计容积为225m³,确保了技术经济的可行性,并同时结合景观水池的溢流容积贮存调蓄雨水。本项目采取二个措施进行雨水水量调节,其一,设置了一个储水容积为225m³的调节池,处理其二,充分利用下沉广场景观水面面积及溢流水位空间作为调节构筑物,降低工程造价,同时,减少占地空间。具体流程如下:

住宅小区雨水收集系统插图

住宅屋面雨水,路面雨水以及景观池水回流雨水进入沉沙池,经过沉沙后自流进入调节池。调节池内储存的雨水经雨水提升泵提升至沉淀池,经过初步沉淀后流入吸水池,最终由过滤提升泵提升至泵房内的精滤设备,过滤并消毒后补充清水池,由供水泵从清水池吸水经加压后供小区地下室汽车库地面冲洗,室外道路,广场和绿化浇晒,景观水池补水,整个系统周期地由反冲洗水泵加压供水对精滤设备进行冲洗,冲洗后水经过管道就近进入污水井。同时考虑,自来水进行补充和反冲洗。



(1)初期雨水弃流

在人们的生活和工业生产过程中,排放出的某些物会吸附沉降在屋面,降雨时,这些污染物会受到降雨的冲刷,随降雨形成的径流进入雨水中,综合表现为COD.PH、或重金属的影响,初期雨水往往比城市污水中污染物的浓度要高,但其可生化性很低,很难处理,为了避免小区道路及屋面初期雨水进入雨水处理系统,通过初期弃流装置将初期较脏的雨水排入污水管道,进入城市污水处理厂处理后排放,可以去除径流污染对环境的影响。另外,雨水弃流排入污水管道时应确保污水不会倒灌回弃流装置内。本设计中在蓄水沉淀池前设计弃流池1座,有效容积为V=15m³。

(2)沉沙池

沉沙池的目的是为了沉淀雨水中的无机颗粒物质,降低对后续处理设备的影响,延长系统的使用寿命,沉砂池的容积往往与蓄水调节综合考虑,本工程设计沉沙容积62m³。

(3)蓄水调节池

降雨过程的水量往往是很不均匀的,而雨水处理设备只能以选定的水量运行,中间的水量差用蓄水调节池来存储,当需要利用雨水时直接从蓄水调节池抽取适量的雨水,处理后应用,蓄水沉淀池的容积根据全年平衡用水量及弃流量等计算、经计算,本项目的蓄水调节池容积225m³。

(4)沉淀池

用于去除雨水中的SS,延长精密过滤的运行时间,减少过滤器的反冲洗次数,节省运行费用。采用斜管沉淀池,容积63m³。

(5)精密过滤器

进一步去除水中的SS,使水质满足用水要求,设计滤速约为19.3,m/s,处理能力约为30m³/h

(6)清水池

用于存储处理后的雨水,设计容积90m³。

(7)消毒

杀灭雨水中病原微生物,满足安全要求,设计采用二氧化氯消毒,二氧化氯产生量为150g/h,处理后的雨水经过水泵加压,送至用水点。



综上所述,本工程采用的工艺流程,可以使处理后的出水水质达到《城市污水再生利用城市杂用水水质》(GB/T18920-2002)和《城市污水再生利用景观环境用水水质》(GB/T18921-2002)标准。



5、雨水收集利用效益

该住宅区雨水收集利用工程概算投资总额约为70万元,收集利用雨水运行成本约为0.36/t,根据南京市自来水水费标准,大约7-8年可收回成本。所以,小区采用雨水收集利用系统可有效节约水资源,且可以在不长的时间内收回投资。



雨水作为住宅小区较为干净的水资源,加强雨水利用是缓解水资源紧张比较有效的方法之一。新建生活小区应将雨水充分利用,但是目前南京乃至江苏地区住宅小区使用雨水收集的单位还不多,主要有政策原因也有开发商的社会意识及重视度不多,更重要的是该收集系统前期投资成本,后期维护不确定因素。通过该住宅区雨水收集系统设计探讨,为今后拟建其他新建小区使用该系统起到示范借鉴作用,相信随着人们对绿色环保建筑的重视,渴望和需求,将会越来越得到大家的认可,也将具有更好的社会效益和经济效益。
