工业企业雨水收集装置设计

目前,对于工业企业而言,新建的雨水排水系统一般采用分流制排水体制,通常建有完整且独立的雨水排水管道系统,老厂 区也普遍在进行雨污分流的改造。因此对雨水加以单独收集在技术上完全具备可行性的。



但是,雨水资源具有时程变化周期性、随机性,另外,在降雨过程中雨水的水质也会因时间 的不同而有较大的差异。针对雨水资源的上述特征,对厂区内的雨水进行全部收集处理回用 ,无论从雨水处理设施的一次性投资还是长期运行成本分析,都不符合我国国情,也是工业企业难以承担的。因此适时择地、考虑实际用水需求,抽取优质雨水作为正常用水的补充或辅助,才是当前合理的、值得推广的用水方式。而如何对雨水进行科学有效的收集,是雨水回收及利用技术研究的首要问题。



龙康收集公司提出了一种适用于工业企业的雨水收集装置的设计方法与应用手段。





工业企业雨水收集装置设计的总体思路

工业雨水收集装置设计的总体思路是根据雨水收集后的用途,确定雨水收集的控

制方式,最后确定雨水收集装置的功能。



1、雨水收集后的用途

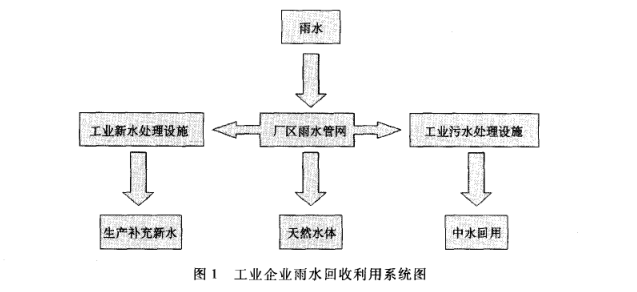

对于工业企业而言,雨水收集后一般有两种用途:一是送工业新水处理设施,处理后制成工业新水,该用途要求雨水水质相对较好,二是送工业污水处理设施,处理后制成回用水,或进一步做深度脱盐处理制成工业新水、软化水、纯水等;无论是第一种还是第二种用途,总期望取得相对较好水质的雨水 ,以减轻现有工业新水处理设施或工业污水处理设施的处理负荷。图 1 为常见的工业企业雨水回收利用系统图。

工业企业雨水收集装置设计插图

2、雨水收集的控制

而对于雨水收集装置而言,需要一个控制指标,以判断雨水水质的好坏,从而决定是否收集该部分雨水。该指标既要和水质密切相关,又要便于检测。



一般工业企业厂区雨水中的污染物主要来自降雨对地面或建筑物顶部的冲刷。所以,地面或建筑物顶部的沉积物是雨水中污染物的主要来源,在水质检测指标中一般具体以SS和COD 的形式存在。根据现今的水处理技术,无论是工业新水处理设施还是工业污水处理设施,通过混凝、沉淀、过滤等简单的物理处理方法,都可以有效的去除该部分污染物。



而目前常规的混凝、沉淀、过滤等水处理工艺难以去除的是水中的含盐量,水中含盐量过高 ,就要迫使企业在水处理方面采取进一步的脱盐措施 ,造成制水成本的上升。制取工业新水 、软化水、纯水等,原水的含盐量非常重要,甚至可以决定制水工艺、出水水质等。如果能将低含盐量的优质雨水补充进入工业污水处理设施或是工业新水处理设施,对于优化原水水质、降低水处理成本将是非常有益的。因此,水中含盐量的多少应决定该部分雨水是否收集。



电导率是间接表示出水中溶解盐类含量的指标。因此,可以考虑以水电导率值的高低来决定雨水的取舍。以宝钢为例 ,其宝山厂区雨水排除掉初期径流后 ,雨水电导率不超过 300 tzS/cm,就电导率而言,已经达到了厂区优质工业水的水平了。同时,电导率值也可以间接反映水中SS COD含量的具体情况。在一般情况下,雨水电导率值低,其相对应的SS COD值也较小。



雨水收集装置的功能要求

雨水收集装置应确保能收集到足够多的雨水雨水收集装置应设置在区域雨水总管上。因为 只有区域雨水管才具有一定雨水量的规模 ,有规模才有效益,收集才有意义。在区域雨水 总管上设置雨水收集装置也能最大限度的减少雨水收集装置的数量。



雨水收集装置应具有自动判断水质并取优质水的功能在降雨过程中,初期雨水污染物含量较高,水质较差;随着降雨历时的延续和径流的持续,雨水径流的表面被不断冲刷,雨水水质逐步改善,污染物逐渐减小、浓度稳定。

雨水收集装置能根据雨水的水质变化情况,自动从雨水管网中抽取水质较好的雨水,水质控制指标就是水中电导率值的大小。



雨水收集装置应具有自动判断取水质并决定出水用途水的功能

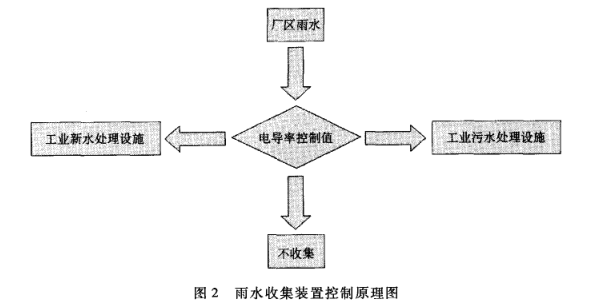

雨水收集装置还能根据雨水水质的变化,自动调整其出水用途,将水质相对较好的雨水送往工业新水处理设施,将水质相对较差的雨水送往工业污水处理设施。图 2 为雨水收集装置 控制原理图。

工业企业雨水收集装置设计插图1

雨水收集装置构造

雨水收集装置应本身构造简单、运行管理维护方便、投资小,便于就地设置。



工业企业小型多功能雨水收集装置设计的具体设计方法

工业企业小型多功能自动雨水收集装置具体实施方式为:①小型多功能自动雨水收集装置 直接设置在区域雨水管网上,其前后均为常规的雨水窨井和雨水管道;②雨水收集装置为钢筋混凝土构筑物,由集水井和潜水泵坑两部分组成,集水井直接与雨水管网相连,集水井的平面尺寸、深度 、顶面高度与其前后的雨水窨井 相同;③雨水收集装置潜水泵坑的有效容积按照潜水泵 30 s 5 m in流量设计,潜水泵的能力按照用户所需能力设计,即用户一般 需要用多少雨水用于正常用水的补充 ,则水泵的流量即按此参数执行 ;④潜水泵出水管上设置止回阀、手动阀等,潜水泵出水总管分两个支路分别送工业新水处理设施和工业污水处理设施,两个支路输水总管上均设置电动阀门,送工业新水处理设施的为电动阀门,送工业 污水处理设施的为电动阀门2 ;⑤潜水泵坑内设置液位计和电导率仪。

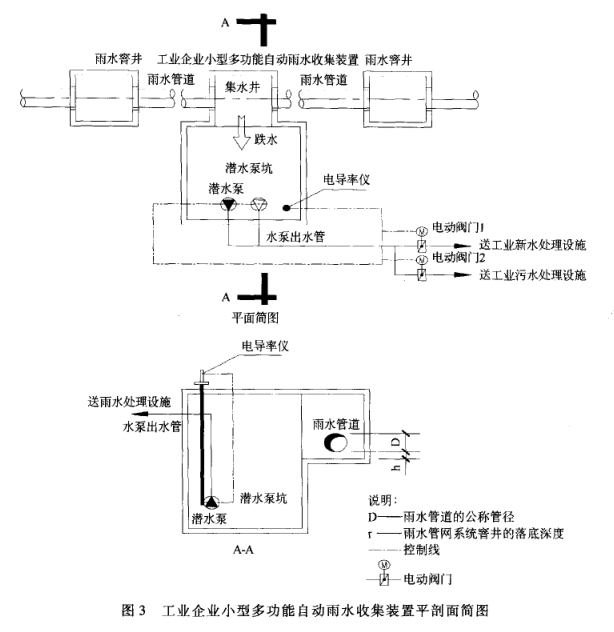

图 3 为工业企业小型多功能雨水收集装置平剖面简图。

工业企业雨水收集装置设计插图2

工业企业小型多功能雨水收集装置设计的具体应用

小型多功能自动雨水收集装置具体运行方式为:①根据雨水电导率值,开启或关闭潜水泵及电动阀门 1 2,具体控制值见表 1;②潜水泵由液位和电导率一起 自动控制或由人工手动开关控制;③在液位设置上,可以考虑设置一个高液位,液位值高于雨水管道的管顶 ,以确保取水时的厂 区雨水管道是满流的,雨水管道满流也意味着避开了初期雨水 ,初期 雨水水质较差,应尽量不取用该部分水 。



雨水的收集应讲求实效性、简易性,要求以较低的投资取得节能环保的效果,本装置具有上 述特点,因而具有较大的推广和应用价值。



雨水收集装置的设计方法及应用手段,抽取优质雨水作为正常生产用水的补充或辅助,可适用于工业企业。该装 置可直接设置在现有的雨水排水管网上,以雨水的 电导率值为控制指标,适时择地的选择优质雨水,并根据所收集的雨水水质送相应的水处理设施。该装置且具有本身构造简单、运行管理维护方便、投资小,便于就地设置等特点,具 较大的推广和应用价值。
