摘要:雨水回收利用系统就是把从自然或人工集雨面流出的雨水进行风流收集,集中和储存利用,是从水文循环中获取水为人类所用的一种方法,近年来,我国国民经济的迅速发展,城市进程加快,我国的水资源面临着严峻的形势,我们应该更新理念,将雨水作为一种资源回收利用,采用必要的雨水回收利用对于节约水资源是相当有益的,在场地设计中,一方面考虑雨水回渗补充地下水,另一方面通过场地内的竖向设计,收集部分雨水,作为景观用水和绿化用水的补充,利用雨水可以有效地减少雨洪,营造地表水文景观,改善小区周边环境,还可以改善市内的局部热岛效应,同样还有利于增强居民爱水和节水意识。
好了接下来小编为大家讲述下雨水回收利用的必要性和迫切性。
随着我国人民经济迅速发展城市化进程的飞速推进,前当前和今后一段时间,干旱缺水,洪涝灾害和水环境恶化三大问题。将越来越成为城市发展的重要制约因素,因城市建设未考虑原先的水文循环,水体自然循环路径而发生改变,给城市生态带来一系列负面影响,导致目前大部分城市的市区气温比较区高出。
使得城市形成热岛效应,形成局部异常天气,并且这一现象有逐年日明显,城市的建设改变了原有地形地貌,地面硬化的增加造成了不透水地面面积的增加,导致地表面雨水径流系数和径流量的提高而地下水入渗量的减少,地下水得不到及时充分补给,许多城市每逢暴雨都出现内涝现象,造成堵塞交通,甚至淹没破坏市政设施,严重影响日常生产及生活,对当地经济的发展也造成影响,同时,雨季洪水流量的增加加大了城市治污难度大量污水未能及时处理而排入水体造成环境进一步恶化,因此,在城市建立蓄,滞,排相结合的排涝及i雨水利用体系极为迫切。
雨水收集利用系统的优势
雨水与污水处理后的中水回收利用对比非传统水源包括雨水回收利用,污水处理后的中水回收利用,结合该建筑使用性质,餐饮类公共建筑的用水比较单一,约90%以上的污废水由厨房产生,冲厕用水,洗手用水仅占10%,且水质复杂,处理难度大且成本较高,故可不考虑中水回收利用,如我国南方城市南宁市属于富水地区,可优先考虑雨水收集利用,雨水收集利用系统就是把从自然或人工集雨面流出的雨水进行风流收集,集中和储存利用,是从水文循环中获取水为人类所用的一种方法。
如何弃流掉初期严重污染的水质是雨水综合利用的核心问题雨水收集自动分流站集多项功能于一体突破了雨水弃流,初期过滤,雨频监测,自动控制雨量监测,只能调控等一系列问题制约的瓶颈,决了目前市场上采用电动弃流器,弃流井,人工弃流装置等设备的流量小,口径小,易堵塞,过滤能力差等重大问题系统的优化后节省基础投资,占地少一体智能化管理简化了传统方法中的分流景,弃流井,初过滤井等多个井点,分段式初处理方式等缺点。
雨水收集利用系统技术优势
1、通过蓄水池进水水质控制确保了后续处理系统的水质稳定。
2、物理式水处理技术,节能减排绿色无污染无化学污染物排放后期管理费用低。
3、系统集成式设备减少了安全分流井,初期雨水过滤井的投资节省了大量的土建费用和占地面积简化了系统的运行管理
4、合理的安全分流溢流设计,保证系统运行稳定排水畅通。
5、可准确高效的进行初雨弃流量,减少雨水量的损失,确保雨水回收效率。
6、采用初期雨水排空弃流方式,无初期雨水积留,避免了二次污染。
7、雨水系统采用集成,PLC可编程控制,实现智能一体化运行。
8、通过集成控制各设备高效运行,能过水量,水位及运行时间进行智能切换控制。达到最佳节能效果。
9、依据当地汇流面积,降雨雨量,雨水水质,雨水频率控制弃流,根据储水水位控制收集时间。
雨水回收利用系统设计
雨水控制和利用系统的重点在于雨水的顺利排除和可利用雨水的水质保障。
系统设计要求
安全方面,雨水利用系统首先要保证建筑的排水安全,这就要求弃流装置能稳定运行,不堵塞。
绿色保障雨水收集是一个系统的工程,每一个步骤的衔接是密不可分的,雨水净化处理设施建好后,处理能力即被限定在一定范围内,雨水净化处理设施建好后,处理系统的雨水水质相对稳定,在水质达到一定水平后才由弃流转为收集,保障净化处理后的出水水质,系统消毒及水质保持均采用绿色物理法处理。
经济节约,雨水利用系统的设计便于运行管理并可能节约投资及运行费用,优先采用高效低耗设备,使投资规模与收益相符合。
雨水综合利用系统分析
1、当地雨水量概况分析
2、雨水会用水量平衡分析计算
3、蓄水沉淀的计算
4、雨水处理能力设计
5、清水池设计计算

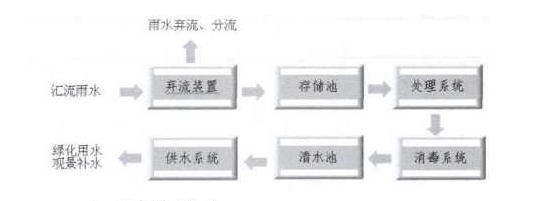

雨水收集利用系统工艺流程分析
雨水弃流装置
1、雨水弃流装置设计初期径流弃流量应按照下垫面实测收集雨水的色度污染物浓度缺点,当无资料时,屋面雨水弃流可采用2~3mm径流厚度,地面弃流可采用3~5mm径流厚度,对于雨季连续下雨期径流水质较好,可适当调整流量,对屋面雨水收集系统的弃流装置应采用自动控制弃流装置,同事满足安全排水及洪峰安全分流要求。
汇流雨水通过雨水弃流装置弃流,过滤后汇集到雨水存储池,将雨水管汇集至干管后进行弃流,进水管经按实际水管径定制口径,综合考虑到后续蓄水池的容积,雨水值的不确定性和收集最大化等因素来选择弃流器管径,为确保系统的排水安全需在雨水收集自动分流站设置安全分流口。
2、核心设备选用介绍
雨水弃流装置,集多项功能一体化多腔体多流管设计,集合了弃流,分流,旋流除砂和过滤等多种功能内置安全溢流口,保障系统排水安全,与系统同步控制,可地面也可地埋式安装,无须人工控制,安全由内置,PLC控制程序根据测试数据调整弃流时间和流量并可对降雨的水质,频次,雨量等进行记忆处理,强化对弃流量的掌控,防暴雨倒灌,不堵塞,不结淤,实现了传统技术中,分流井,截流井的初期雨水积留形成的易造成二次污染的问题,简化了人工清理结淤和沉留物理的工作。
屋面雨水径流排水管网流入雨水弃流装置,旋流经旋流除砂固液分离去,在流入位于进水腔的过滤网,使较大悬浮物和杂质得以拦截和过滤,实现后续管道和设备无堵塞,水质稳定的效果,根据PLC采集的降雨雨型,降雨频次,降雨量,雨量记录,水质,储水池水位控制,暴雨倒灌等信号,自动控制排污弃流单元和收集执行单元,将水质较差的初期雨水和暴雨期多余的雨水直排至市政雨水管,水质较好的雨水通过除砂过滤等装置流入蓄水池,设备采用弃流排污清空的方式,解决了传统处理技术中的积留初期雨水造成二次污染问题,当雨水超过蓄水池水位时,系统自动分流。
雨水收集装置,采用旋流和逆向流的复合流原理持续的对收集的雨水进行固液分离,过滤,其结构顺畅,工艺完善,采用多流道腔体设计,解决了过滤器的前期过滤堵塞现象及反洗结淤的弊病。实现在降雨过程中,无人操作自动运行,设备过滤精度为1mm采用直流腔连接溢流设计,确保排水安全可靠。
蓄水池设计
雨水经弃流收集装置后进入蓄水池,蓄水池同时兼具沉淀功能,进水和出水都不能扰动沉积物,以免影响后续处理流程,进水宜采取淹没式进水,且进水口保持斜向上或水平,在进水口设置降低流速的槽,具有消能散流的作用,防止对池底沉积物的扰动以影响水质,在集水池均设排泥装置,防止过量沉淀,蓄水池均设有超高,高、低水位控制,与雨水弃流收集系统及处理系统联动,防止水满倒灌及无水运行,并实现全自动控制,雨水蓄水池水位控制与清水池水位及处理系统联控制动,优先收集,处理使用雨水,在蓄水池高位设有溢流口,防止收集雨水漫出蓄水池。
雨水处理工艺
雨水处理工艺采用重力沉淀与过滤结合的处理方式,并对处理后的雨水采用消毒,以满足绿化或景观补充水的使用要求,雨水处理工艺已比较成熟,污染物去除率可达到85%以上,且实现完全自动化控制运行操作简单大大降低劳动了强度。
雨水混凝过程
雨水混凝过程是利用混凝剂对水中悬浮质的聚合作用,将水中的污染物质聚集起来后形成较大直径的絮状物质,通过过滤装置将其从水中分离出来,混凝剂采常采用聚合氧化铝PAC混凝剂与雨水混合后进入反应器充分接触后,药剂与污染物反应产生较大颗粒的絮凝体,经过滤器滤除,聚合效果较为明显,用投加装置向待处理水中定量投加混凝剂,装置由储药灌,搅拌机和计量泵共同组成。装置各设施的作用为搅拌机对储药罐内药液的搅拌,使药剂加快溶解均匀分布不形成沉淀,再用计量泵对处理水中定量投加药液。
雨水消毒处理
根据绿色环保的要求采用紫外线消毒为主的处理方式,从70年代末期开始,紫外线消毒技术被广泛的应用于饮用水和市政污水的消毒工艺,常规的化学消毒剂会在消毒的同时在一定程度上产生有害的消毒副产物,而成熟的紫外线消毒技术的特点在于可以有效的灭活水中的有害微生物和病毒,并且不伴生消毒副产物,同时避免家臭氧或氯类消毒对植物和管网造成的影响,此外还能减少了药剂储存堆放对环境的影响,较化学加药绿色环保,为保证满足余氯要求,配一台加药设备,这样以物理为主,化学为辅的消毒方式大大降低了运营成本和污染,对节能耗有着积极作用。
雨水多级过滤处理
多级过滤器,包括壳体,过滤层,进口,出口和排污口,其原理是去除水中的悬浮物,使水质进一步净化,水进入过滤中由上到下,由小道大的不同精度过滤层后,将水中的细小颗粒,胶体和有机物质截留下来,使水得到进一步的澄清和净化除低水的纯度,根据设备进出水的压差和过滤,出水质稳定,利用设备进出水口的阀门闭合切换来对设备内部介质进行反冲洗,将沉积在介质上的杂志冲洗干净后,该设备旋即就进入了一个新的过滤周期,该设备性能稳定实用,内喷凃环氧树脂防腐处理。
水泵选用
雨水蓄水系统的设备的选择应兼顾实用性和节能环保的特点,水泵不仅要考虑水流体的供应输送,还应考虑对系统影响,水泵的选型还需对水泵针对性提出要求,增加对漏油,漏水,过载的安全监控措施,保证安全高效运行的同时,避免对水系统污染。
水质保持控制
为了保持水处理会用的青水箱中的雨水水质安全卫生和满足系统使用要求,应控制保持水平水质的稳定不能受到外界的二次污染,针对雨水储存与运行过程中的特点,对清水箱进行水质保持设计,可采用储水自结消毒器,控制水质及防止变质恶化产生异味等。
最后总结:由于水资源日益紧缺和国际雨水集流事业的推动,在甘肃,内蒙古,宁夏等地区应用雨水收集技术产生了明显的经济效益,社会效益和生态效益,推动了我国雨水回收利用的发展,随着全国人名环保意识的增强,城市雨水利用会逐步发展起来的。
