绿色低碳生态小区雨水利用系统设计实例

国外对于城市雨水收集利用及资源化的研究已有数年历史,并建成了很多不同规模的示范工程。近年来我国在雨水利用技术研究方面取得了很多进展,但也存在与其他系统协调能力差,缺乏生态化多样化等问题。随着雨水利用技术的进步与完善,城市雨水利用技术面临向多目标与综合性、因地制宜地采取适宜方法方向发展。



通过龙康介绍某绿色低碳生态小区项目雨水收集利用情况,针对重庆市特殊气候地形情况,因地制宜,采取相应的雨水收集利用技术。以期为其他的雨水收集利用项目提供技术参考。

绿色低碳生态小区雨水利用系统设计实例插图

工程概况

重庆市某绿色低碳生态小区项目位于重庆市渝北区,两路组团果园片区。项目规划总用地面积 78 782m2 。其中,建筑占地面积 24 094.94m2 ,道路及广场面积为 25 580.26m2 ,水景面积为1 200m 2 ,绿化面积为27 906.8m 2



水量平衡分析

1/雨水利用基础资料分析

重庆市气候属亚热带湿润季风气候区。冬季1月平均气温7.9℃ ,夏季7月平均气温28.6 ℃ ,夏日炎热达 130d左右。连续降暴雨日数最高达5~8d 。降雨量分配不均,一般集中在5月-9月,平均占降雨量的 76.9% ( 1960年-1997年资料统计),并常有雷雨、暴雨。年平均相对湿度为81.0% ,年平均阴天有 200多天,雾日在 90d以上,尤以冬季雾日多、时间长。



2/可收集雨水量分析

某绿色低碳生态小区项目的地形大部分为谷地,地貌较复杂,地形高差较大,雨水可根据自然地形汇流入景观水体。汇水面积按地面和屋面水平投影面积计算。项目一期考虑雨水全部收集时,汇水面积为78 782m2

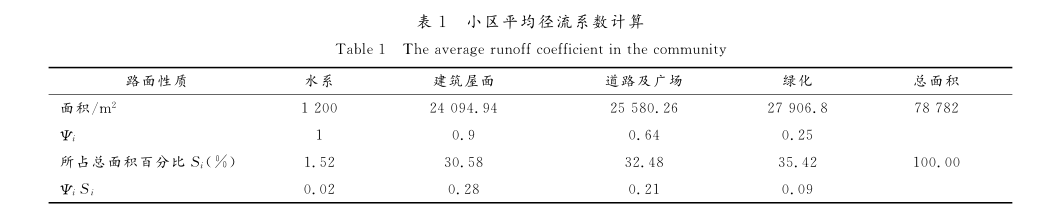

根据各种性质下垫面的面积与总的汇水面积的比值确定面积百分比,结合各种地面的径流系数可确定平均径流系数。具体数值见表1

绿色低碳生态小区雨水利用系统设计实例插图1

方案选择

小区雨水的来源主要分为屋面雨水和道路雨水,前者水质优于后者。雨水通过雨水管网收集后进行分散处理,处理后的雨水作为绿化浇灌、景观用水的补充水排入调蓄水池(可作为景观水体)。

绿色低碳生态小区雨水利用系统设计实例插图2

雨水收集处理方案



根据雨水的来源及水质特点,将雨水的收集和处理结合起来同步进行,实行分散式控制。按水质不同,某绿色低碳生态小区项目中雨水主要分为屋面雨水与室外道路雨水两类。其收集、处理与资源化利用流程见图1所示。

绿色低碳生态小区雨水利用系统设计实例插图3

高层建筑和公建的屋面雨水采用收集和就地处理技术。普通屋面雨水收集系统不设过滤器,屋面雨水通过雨水立管收集后直接排入设于户外绿地内的浅草沟。经室外浅草沟净化后的雨水通过雨水篦子进入雨水管与经道路浅草沟净化的路面雨水混合,最后通过沉砂检查井处理后排入小区调蓄池内。



主要水工设施

沉砂检查井主要用于截流雨水中的悬浮物和初期雨水弃流,能够沉淀雨水冲刷所夹杂的较大粒径的悬浮固体物,减少雨水悬浮物含量。若地下水位低于管道埋深时,可设计成渗水检查井,即在井底内铺设渗水砖,砖下依次为卵石铺砌和素土夯实。井内设有人梯方便清掏。



浅草沟内选填有较大粒径的砾石和卵石,并在其上种有长草以形成草皮。利用这种近似自然植被的生态条件可增强对雨水(尤其是初期雨水)的截流处理能力。在枯水期,排水只在砾石层进行,形成潜流湿地;遇暴雨时,泄洪雨水漫过砾石层形成泄洪沟。



 结语



重庆市某绿色低碳生态小区项目采用雨、污分流系统收集、处理雨水。小区内雨水首先通过雨水管网收集后进行分散处理,处理后的雨水作为绿化浇灌、景观用水的补充水排入调蓄水池,绿化浇灌、景观用水采用回收处理后排入调蓄水池的雨水。雨水全部入池不但可作为回用水水源,而且增加了景观水的交换系数,有利于对小区景观水的循环更新与水质保持,形成流动景观水体。有效的将雨水收集用于补充小区内绿化浇灌、景观用水,取得了较好的社会效益和经济效益。
