雨水收集模块

雨水收集模块 是雨水收集利用系统中的一部分,若干个雨水收集模块单元组合起来,形成一个地下贮水池。在水池周围根据工程需要包裹防渗土工布或透水土工布,组成贮水池、渗透池......
咨询热线:18102709210
微信:18102709210
产品介绍

雨水收集模块是雨水收集利用系统中的一部分,若干个雨水收集模块单元组合起来,形成一个地下贮水池。在水池周围根据工程需要包裹防渗土工布或透水土工布,组成贮水池、渗透池、调洪池不同类型。用雨水收集模块组装水池,安装方便,承载力大,不滋生蚊蝇及藻类,且在临建地区域使用后,可以拆除迁移到其它区域继续使用。该设备适用于大型建筑小区、工业园区、广场及厂房区域的雨水收集利用。雨水收集模块贮水池能有效的将收集来的雨水进行存储,这些存储的雨水资源,经过处理后可用于冲洗厕所、清洗路面、浇灌草坪、水景补水,甚至用于循环冷却水和消防水。

长1000mm
宽500mm
高400mm
重量:16KG
空隙率:90%-95%





HMYS-M1000

抗压承载强度

30T/m³

建议水池开挖深度

3M - 6M

建议水池有效深度

1.42M - 3.52M

建议回填深度

1.5M - 3M

雨水收集特点及优势

1、各不同的雨水收集流程都具有针对性,可以有效处理不同汇水面的雨水。既可以有效收集雨水又可以合理节约成本。

2、兼顾系统的雨水预处理,雨水蓄水,雨水深度净化,供水,补水和系统控制,全面智能科学。

3、采用大量新型专利,专业装置,材料,可以方便地解决雨水收集中特殊问题,如截污,弃流,蓄水,垃圾处理与供水等。

4、收集设计中尽可能避免电器设备的使用,更多利用雨水自流的特点完成污染物的自动排放,净化,收集,做到真正节能,环保,高使用寿命,低成本的特点。



5、整套系统都由雨水控制器进行控制,完成收集,净化,供水,补水,完全保护功能。





HMYS-M1000模块尺寸:



单体模块安装步骤:




请将Spongerain雨水上下板对扣固定(如图所示);




请将Spongerain雨水侧板沿四周卡口嵌入,依次嵌入完毕(如图所示);




盖上Spongerain雨水盖板,上下叠放单体模块时中间需放置链接扣(如图所示);





装配技巧:

1、 选择适应单体模块的安装台及安装平面

2、 用橡胶锤微震敲打,可使模块更容易被装在一起。

3、 单体模块安装完成时,在进入模块池内组装时连接安装单体模块与单体模块之间的连接锁扣。

4、 把装配模块的场所设置在安装系统的区域附近,以便减少额外的搬运工作。

模块装配

交货时是封装放卡板上或直接码放在货运车辆上,现场需要人工或者叉车进行卸货。随车有每款雨水板数量明细包括链接扣都在送货单上有明确数量,为保证施工进度及不发生因材料短缺引起的工期延误、施工安全等问题,请现场收货人或项目负责人认真对照送货单清点数量。





估计一个模块安装时间需1分钟,首先模块匹配构件堆放在一起,准备安装,根据不同的承载力的需求,模块分标准模块和加强模块两种。标准模块只适合运用在园林绿化区域下方,水池上方不可做其他它用加强模块可安装在行车区域,上面需要浇灌钢筋混泥土作为承压面(钢筋混泥土面要单边大于水池开挖尺寸1M)如:小型车辆行车道和停车场等。特殊情况时必须还要在停车区加强受力承重措施,使用时可参考我们的设计参数或咨询【 龙康 】公司及代理公司。找出最适合工程项目的载重或超重的技术措施或专业工程师的设计要求下进行。



安装方式:

1、雨水收集



2、雨水渗透





根据具体的工程项目查阅相关设计资料来确定相应的安装方式:

模块安装必须是1000x500x400mm】,严格按照长宽高为单体承插式组合承插式为一体的垂直受力。

确保雨水矩阵周边有足够的排水设施,以防止周边任何潜在的渗静水压力。

雨水矩阵按照长形或方形布局应在池面前端、后端或中间应设有通风口或检查井、设备井通向池底。以防雨水池内部形成真空状态直接影响雨水的自然动态。

每个模块池的整体安装前期必须设有雨水格栅截污、过滤、弃流装置。在雨水矩阵前端安装,设雨水控制溢流井。以免造成堵塞或爆满。

模块系统安装时若出现任何情况必须谨慎及时处理。如:模块安装完毕时,必须及时回填覆土,防止雨水天气雨水量过大导致整体模块池浮起移位。造成更大损失。

按照项目工程的承重部位必须按照承重措施实施。以免因超荷载造成塌陷。

沿着箱体侧边拉施工直线确保模块横平竖直。

摊铺土工布和防水膜时注意周边压实,以免被风吹起,引起意外。

模块连接用锁扣把相邻的模块连接形成整体连接。可以防止晃动和独立移位。

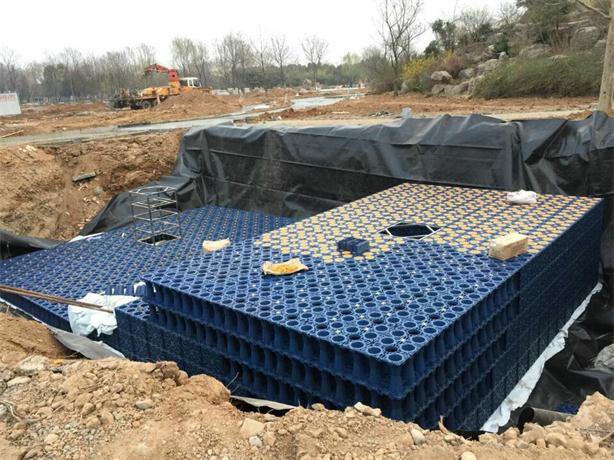

雨水收集

1、根据操作指南模块安装。如果产品中有任何缺陷必须放在一边替换掉。

2、基础必须承重基础按照现今国家规范实施夯实及混凝土基础。检验基础是否空虚防止因基础空虚造成水箱下陷、漏水等

3、完成基础后有细沙【100mm找平基底表面缺陷,且有利于水池底部排水。

4、在基础底部铺设一层保护防水膜的土工布300g),使土工布与坑的两侧预留有足够的边用以覆盖整个水池顶部

5、在铺设土工布上方再铺设一层防水膜(1.0MM),按照水池的尺寸设计铺设防水膜内保持干净无杂物无高强度硬块,防止压破防水衬垫。

6、为保护产品在安装过程中从内部破坏防水层,在防水层上方在铺设一层土工布用来做保护,最后再将模块在上方摆放(如:土工布/防水膜/土工布)

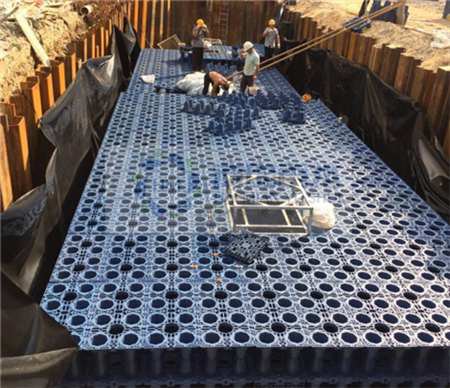

7、在开始安装模块水池时,按照已装配好的单体模块平放池底,再用连接扣连接

8、模块水池安装好后,把原有预留的土工布及防水膜拉结到模块水池的上部固定。在平设土工布一层维护雨水矩阵上部。以便回填。

9、设备安装,按照图纸设计前期的相关的雨水格栅截污、过滤、弃流装置。按照雨水矩阵的上部预留进水口标高实施前期设备位置。

10、前期相关设备井连接选用承插口连接或是粘接口连接。

11、安装回用取水系统,在雨水矩阵面上部按照图纸留设相应的取水井与底部连通,周壁采用支架固定



12、取水井内留设取水泵及回用管道,连接方法:法兰连接、热熔连接、粘接口连接。按照设计及相关回用组连接。



雨水渗透

1、根据操作指南模块安装。如果产品中有任何缺陷必须放在一边替换掉。

2、水池基础采用渗透系数较好的材料铺设(具体根据水池大小及渗透时间来确定)上方用细沙夯实找平

3、在夯实的沙基上铺置透水土工布,边缘预留足够的边用来包裹到水池顶部。

4、在开始安装模块水池时,按照已装配好的单体模块平放池底,再用连接扣连接

5、模块水池安装好后,把原有预留的土工布拉结到模块水池的上部固定。在平设土工布一层维护雨水矩阵上部以便回填。



回填及夯实

1、 先用保护板包裹水池周围及顶部。

2、 用粗砂在水池的侧边及上部进行均匀回填。侧壁及顶部回填砂层的厚度不小于【300mm】,然后在回填泥土,回填泥土后夯实。

3、 标准型雨水模块上面禁止承压只能做为绿化使用当做。

4、 如果安装在小型停车场或需要荷载一定重量的区域,必须有相关措施进行保护。(水池上方安装高强度混凝土板或及浇灌高标号钢筋混凝土钢筋混泥土面要单边大于水池开挖尺寸1M。按照系数说明实施时,必须经过建筑设计院专业建筑工程师许可。

5、 若将雨水收集池设计在重载部位时必须经过国家注册建设工程师和结构师计算批准后才可以实施。
